橡膠瓣止回閥

橡膠瓣止回閥產品簡介：

H44X(SFCV)橡膠瓣止回閥主要適用于給排水系統，可安裝于水泵出水處，以防止倒流及水錘對泵的損害。該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

橡膠瓣止回閥工作原理：

H44X(SFCV)系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。H44X(SFCV)系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

橡膠瓣止回閥產品特點：

1、具有水頭損失小，不易堆積雜物，維修簡便等特性。

2、該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。

3、該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。

4、橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。

橡膠瓣止回閥主要零件材料：

零件名稱	閥體	閥蓋	閥瓣
材料	鑄鐵	鑄鐵	鋼材+強化尼龍布

橡膠瓣止回閥密封試驗壓力：

型號	公稱壓力PN（MPa）	密封試驗壓力（MPa）
H44X-10	1.0	1.1
H44X-16	1.6	1.76

橡膠瓣止回閥殼體試驗壓力：

型號	殼體試驗壓力（MPa）	最高工作壓力（MPa）	介質保溫
H44X-10	1.5	1.0	0-80℃
H44X-16	2.4	1.6	0-80℃

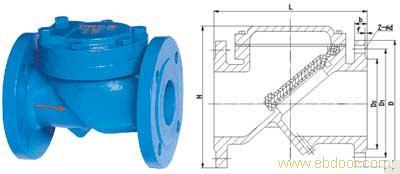

橡膠瓣止回閥主要外形尺寸：

橡膠瓣止回閥

型號	DN	L	D	D1	dn	n
H44X-10 16	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	240	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20
